合金耐磨管以钢管为基体,内衬超强耐磨合金材料,通过离心浇铸,形成牢固的冶金结合体。弯管采用真空消失模浇铸工艺。合金耐磨管既有优异的耐磨性、耐高温性和耐冲击性能,又具有很好的韧性,抗机械热冲击性能优良,可焊性能好,易安装。特别适用于高寒高温环境下的磨损、冲击。如电力、冶金、煤炭、矿山、水泥等行业物料输送。该产品与其它耐磨管相比,使用寿命长,投资成本经济。
●合金复合耐磨管的主要机械、力学、使用性能
1.合金复合耐磨管适宜工作温度≤800℃;
2.耐磨层金属热膨胀系数为:(11.65~13.75)×10 /℃,与外层金属的热膨胀系数很接近。热膨胀系数愈接近,表示其冷缩、热胀速度愈接近。
3.复合耐磨管整体机械性能
抗弯强度 Flexure strength | 抗拉强度 Tensile strength | 延伸率 cpecific elongation | 断面伸缩率 cross sedtion Stretch ratio | 冲出韧性αK Impact toughess | 耐磨层硬度 thickness of Wearable Layer | 静水压试验压力 Hydrostatic Testing pressure | MN/m² | MN/m² | % | % | J/cm ² | HRC | Mpa | >610 | >700 | 5 | 5.1 | >15 | ≥50 | 5.6-12.9 |
|
|
4.复合耐磨管与16mn钢管输送混凝土的性能比较 |
管型 Tube type | 管型 Tube type | 使用时间(天) Service period(day) | 输送物料(吨) Material transported | 磨损程度 attrition rate | 提高寿命 improve lifespan | 竖直管 vertical tube | 16Mn管 | 10-15 | 12000/15000 | 需更换 | 22倍 | 复合耐磨管 | 355 | 264000 | 管口处磨损 | 弯管 Elbow | 16Mn管 | 25 | 16000 | 需更换 | 12倍 | 复合耐磨管 | 244 | 192000 | 2mm | 水平管 horizontal tubes | 16Mn管 | 150-170 | 12000 | 更换 | 10.5倍 | 复合耐磨管 | 438 | 126000 | 磨损不明显 |
|
|
5.复合管铸石管输送石干英铁粉的性能比较 |
管型 tube type | 管型 tube type | 使用时间(天) Service period(day) | 提高寿命 improve lifespan | 竖直管 Vertical tube | 16Mn管 | 140 | 2.6倍 | 复合耐磨管 | 368 | 弯管 Elbow | 16Mn管 | 90 | 6倍 | 复合耐磨管 | 540 | 水平管 horizontal tubes | 16Mn管 | 154 | 2.6倍 | 复合耐磨管 | 400 |
|
|
●合金复合耐磨管特点
1.综合性能好
复合管的外壁采用钢管,内衬采用高铬耐磨合金材料,两者形成了较好的冶金结合,既具有高合金材料的的耐磨、耐腐蚀特性,又有较高的机械强度和较高的抗冲击性能,解决了单一材质难以调和的可焊性和耐磨性的矛盾,使材料性能优势发挥到最佳程度,使用安全可靠。
2.耐磨性高
耐磨复合管的复合层为高铬合金材料,组织中含有约45%的M7C3型硬质碳化物,由于这种Ka型碳化物的结构为棒状,而使其具有较高的韧性;同时Ka型碳化物微观硬度很高(HV1500-1800),耐磨层的宏观硬度在HRC55以上,因而耐磨性能好。
3.耐腐蚀能力强、耐高温性能高
由于Ka碳化物组成和结构特点以及固溶含Cr量的基体有较强的耐热、耐蚀性能,在高温或腐蚀环境下能显出良好的耐蚀、耐磨性能。
4.复合工艺先进、稳定
该耐磨管及弯头采用消失模真空吸铸复合工艺制造,即F法铸造,用该工艺制造的复合耐磨管具有以下特点:
(1)其工艺简单,操作方便制作成品率高。
(2)由于该工艺特点为,制模尺寸精度高,采用管内衬实型在管内通过高负压吸铸,因此产品,尺寸精确、密实度好。
(3)用F法真空吸铸工艺批量生产合金耐磨复合管及弯头,组织均匀,性能稳定。不会出现、裂纹气孔等现象。
5、抗热振性能好
由于复合耐磨管内、外层的热膨胀系数相当,对于有高度急剧变化和经常变化的工况场合,不会出现内层碎裂,发生早期失效的现象管道系统运行阻力小、外形美美观。
6.运输、安装和使用方便
合金复合管及弯头可采用法兰快速接头或直接焊接的方式安装。由于复合管抗击性能高,在管道导流发生局部堵管时可随意敲击,任意切割,卸换、安装、检修非常方便。
●合金复合耐磨管应用范围
1、火力发电厂煤粉输送系统,干灰输送管;
2、火力发电厂石子煤系统;
3、其它粉粒体气力输送系统;
4、水力输渣系统及粒径较大的浆体输送;
5、其它矿业物料输送。
●合金耐磨90度弯管技术参数 |
序 号 | 公称 通径 DN | 复合 外管 D×t | 耐磨层 总 壁 | 总壁厚 | 实际 内径 | 弯曲 半径 D | 理论 重量 Kg/件 | 1 | 100 | 121*6 | 12 | 18 | 85 | 3D | 31.2 | 2 | 100 | 127*6 | 13 | 19 | 89 | 3D | 36.6 | 3 | 125 | 133*6 | 13 | 19 | 95 | 3D | 40.4 | 4 | 125 | 140*6 | 13 | 19 | 102 | 3D | 44.8 | 5 | 125 | 146*6 | 14 | 20 | 106 | 3D | 51.6 | 6 | 125 | 152*6 | 14 | 20 | 112 | 3D | 56.3 | 7 | 150 | 159*6 | 14 | 20 | 119 | 3D | 61.1 | 8 | 150 | 168*8 | 14 | 22 | 124 | 3D | 75.2 | 9 | 150 | 180*8 | 15 | 23 | 134 | 3D | 91.2 | 10 | 175 | 194*8 | 15 | 23 | 148 | 3D | 107.1 | 11 | 175 | 203*8 | 15 | 23 | 157 | 3D | 117.3 | 12 | 200 | 219*8 | 16 | 24 | 171 | 2.5D | 119.8 | 13 | 225 | 245*8 | 16 | 24 | 197 | 2.5D | 152.0 | 14 | 250 | 273*8 | 16 | 24 | 225 | 2.5D | 190.0 | 15 | 275 | 299*8 | 17 | 25 | 249 | 2.5D | 239.5 | 16 | 300 | 325*8 | 17 | 25 | 275 | 2.5D | 285.0 | 17 | 325 | 351*8 | 17 | 25 | 301 | 2.5D | 332.5 | 18 | 350 | 377*10 | 17 | 27 | 323 | 2.5D | 416.6 | 19 | 375 | 402*10 | 17 | 27 | 348 | 2D | 379.7 | 20 | 400 | 480*10 | 18 | 28 | 370 | 2D | 444.1 | 21 | 425 | 450*10 | 18 | 28 | 394 | 2D | 497.4 | 22 | 450 | 480*10 | 18 | 28 | 424 | 2D | 568.3 | 23 | 475 | 500*10 | 18 | 28 | 444 | 2D | 616.9 | 24 | 500 | 530*10 | 19 | 29 | 472 | 2D | 720.3 | 25 | 550 | 600*10 | 19 | 29 | 542 | 2D | 929.4 | 26 | 600 | 630*10 | 19 | 29 | 572 | 1.5D | 769.1 | 27 | 700 | 720*12 | 20 | 30 | 660 | 1.5D | 1042.6 | 28 | 800 | 820*12 | 20 | 32 | 756 | 1.5D | 1450.7 | 29 | 900 | 920*12 | 20 | 32 | 856 | 1.5D | 1834.2 | 30 | 1000 | 1050*12 | 20 | 32 | 986 | 1.5D | 2475.3 |
|
|
●合金复合耐磨直管技术参数 |
序 号 | 公称通径 DN | 复合外管 D×t | 耐磨层 壁 厚 | 总壁厚 | 实际 内径 | 理论重量 Kg/m | 1 | 100 | 121*6 | 12 | 18 | 85 | 47.54 | 2 | 100 | 127*6 | 13 | 19 | 89 | 53.13 | 3 | 125 | 133*6 | 13 | 19 | 95 | 56.08 | 4 | 125 | 140*6 | 13 | 19 | 102 | 59.04 | 5 | 125 | 146*6 | 14 | 20 | 106 | 65.25 | 6 | 125 | 152*6 | 14 | 20 | 112 | 68.36 | 7 | 150 | 159*6 | 14 | 20 | 119 | 70.95 | 8 | 150 | 168*8 | 14 | 22 | 124 | 82.60 | 9 | 150 | 180*8 | 15 | 23 | 134 | 93.50 | 10 | 175 | 194*8 | 15 | 23 | 148 | 101.84 | 11 | 175 | 203*8 | 15 | 23 | 157 | 106.60 | 12 | 200 | 219*8 | 16 | 24 | 171 | 121.18 | 13 | 225 | 245*8 | 16 | 24 | 197 | 137.34 | 14 | 250 | 273*8 | 16 | 24 | 225 | 154.12 | 15 | 275 | 299*8 | 17 | 25 | 249 | 177.37 | 16 | 300 | 325*8 | 17 | 25 | 275 | 194.20 | 17 | 325 | 351*8 | 17 | 25 | 301 | 209.73 | 18 | 350 | 377*10 | 17 | 27 | 323 | 244.69 | 19 | 375 | 402*10 | 17 | 27 | 348 | 261.47 | 20 | 400 | 480*10 | 18 | 28 | 370 | 288.55 | 21 | 425 | 450*10 | 18 | 28 | 394 | 305.95 | 22 | 450 | 480*10 | 18 | 28 | 424 | 327.70 | 23 | 475 | 500*10 | 18 | 28 | 444 | 341.48 | 24 | 500 | 530*10 | 19 | 29 | 472 | 376.20 | 25 | 550 | 600*10 | 19 | 29 | 542 | 428.76 | 26 | 600 | 630*10 | 19 | 29 | 572 | 450.54 | 27 | 700 | 720*12 | 20 | 30 | 660 | 534.43 | 28 | 800 | 820*12 | 20 | 32 | 756 | 652.92 | 29 | 900 | 920*12 | 20 | 32 | 856 | 735.78 | 30 | 1000 | 1050*12 | 20 | 32 | 986 | 870.00 |
|
|
●合金耐磨三通技术参数 |
序 号 | 公称通径 DN | 复合外管 D×t | 耐磨层壁厚 | 总壁厚 | 主管段 L | 支管段 L1 | 理论重量 Kg/m | 1 | 100 | 121*6 | 12 | 18 | 800 | 300 | 57.5 | 2 | 100 | 127*6 | 13 | 19 | 800 | 300 | 64.3 | 3 | 125 | 133*6 | 13 | 19 | 800 | 350 | 70.9 | 4 | 125 | 140*6 | 13 | 19 | 800 | 350 | 74.7 | 5 | 125 | 146*6 | 14 | 20 | 800 | 350 | 82.5 | 6 | 125 | 152*6 | 14 | 20 | 900 | 400 | 97.8 | 7 | 150 | 159*6 | 14 | 20 | 900 | 400 | 101.5 | 8 | 150 | 168*8 | 14 | 22 | 900 | 400 | 118.1 | 9 | 150 | 180*8 | 15 | 23 | 1000 | 400 | 144.0 | 10 | 175 | 194*8 | 15 | 23 | 1000 | 450 | 162.4 | 11 | 175 | 203*8 | 15 | 23 | 1100 | 450 | 181.8 | 12 | 200 | 219*8 | 16 | 24 | 1100 | 500 | 213.3 | 13 | 225 | 245*8 | 16 | 24 | 1200 | 500 | 256.8 | 14 | 250 | 273*8 | 16 | 24 | 1200 | 600 | 305.1 | 15 | 275 | 299*8 | 17 | 25 | 1300 | 600 | 370.7 | 16 | 300 | 325*8 | 17 | 25 | 1400 | 700 | 448.6 | 17 | 325 | 351*8 | 17 | 25 | 1500 | 700 | 507.6 | 18 | 350 | 377*10 | 17 | 27 | 1600 | 800 | 646.0 | 19 | 375 | 402*10 | 17 | 27 | 1700 | 800 | 719.0 | 20 | 400 | 480*10 | 18 | 28 | 1700 | 900 | 825.3 | 21 | 425 | 450*10 | 18 | 28 | 1800 | 900 | 908.7 | 22 | 450 | 480*10 | 18 | 28 | 1900 | 1000 | 1045.4 | 23 | 475 | 500*10 | 18 | 28 | 2000 | 1100 | 1164.4 | 24 | 500 | 530*10 | 19 | 29 | 2100 | 1200 | 1365.6 | 25 | 550 | 600*10 | 19 | 29 | 2300 | 1300 | 1697.9 | 26 | 600 | 630*10 | 19 | 29 | 2500 | 1400 | 1932.8 | 27 | 700 | 720*12 | 20 | 30 | 2600 | 1500 | 2410.3 | 28 | 800 | 820*12 | 20 | 32 | 3000 | 1600 | 3303.8 | 29 | 900 | 920*12 | 20 | 32 | 3200 | 1700 | 3965.8 | 30 | 1000 | 1050*12 | 20 | 32 | 3600 | 1800 | 5167.8 |
|
|

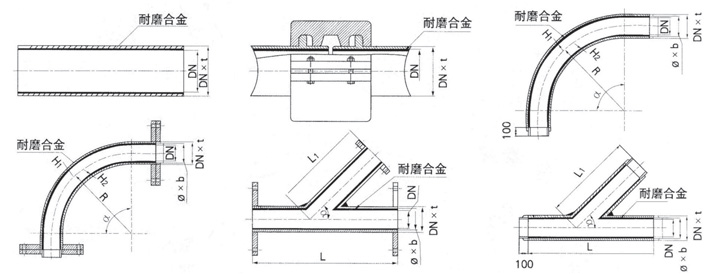

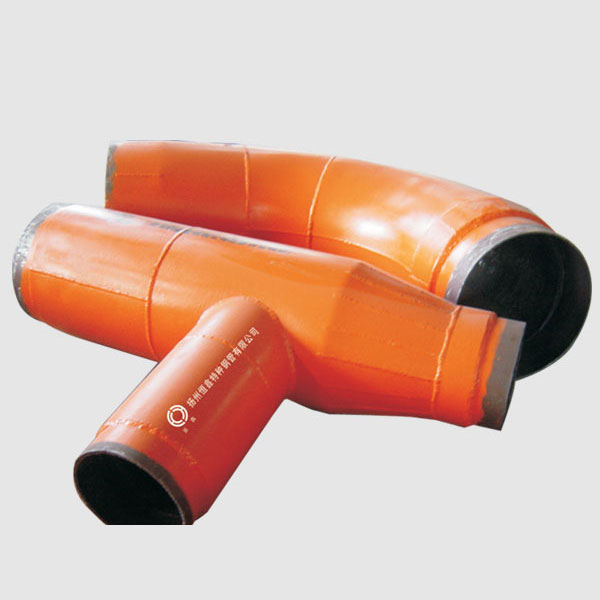

●合金耐磨管示意图 |
